ابعاد کفشکها
با توجه به ابعاد سنبه و ماتریس و سایر اجزای قالب ابعادی انتخاب میشود که فضای مورد نیاز برای تمامی قطعات را داشته باشد، البته کفشک های پیش ساخته متناسب با نظر سازندگان در ابعاد مشخصی تولید میشوند و طراح قالب متناسب با نیاز خود بهینه ترین ابعاد را انتخاب خواهد کرد.
فضای مفید کفشک
موقعیت قرارگیری سوراخهای میل راهنما (محل نصب بوش) سبب میشود بخشهایی از کفشک قابل استفاده نباشد، لذا با کاهش تعداد میله های راهنما، فضای مفید افزایش خواهد یافت. (برای یک کفشک ۱۰ در ۱۰ سانتیمتر ممکن است تنها ۶ در ۱۰ سانتیمتر فضای مفید وجود داشته باشد)
بهتر است طراح کفشکی را برگزیند که فضای مفید آن ۱۵ تا ۳۰ درصد بیشتر از نیاز واقعی باشد تا در صورت نیاز به اضافه شدن اجزای جدید یا تغییر در شکل سنبه و ماتریس نیازی به تعوبض کفشک نباشد.
ضخامت کفشک ها
معمولا در کفشکهایی با ابعاد کوچک، بازای هر طول و عرض، یک ضخامت و در ابعاد متوسط یا بزرگ، دو یا چند ضخامت مختلف عرضه میشود، پس در بسیاری از مواقع طراح قدرت چندانی در انتخاب ضخامت کفشک ندارد.

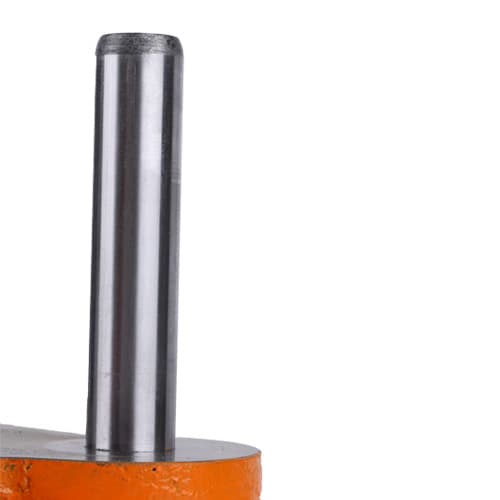

موقعیت و تعداد سوراخهای میله راهنما
میله های راهنما برای رعایت انطباق میان کفشک ثابت و متحرک مورد استفاده قرار میگیرند و تعداد آنها بر مبنای تناژ پرس و نحوه ی توزیع نیرو در فرآیند شکل دهی یا برش انتخاب میشود. مطابق با اصل اولیه ی موقعیت دهی، حداقل تعداد میله های راهنما برای مقید ساختن کفشک ها دو عدد میباشد که با توجه به لرزشها و نیروهای جانبی ایجاد شده در حین فرآیند، کفشک هایی با سه یا چهار میله راهنما نیز مورد استفاده قرار میگیرند.
جنس کفشک چیست؟
در اکثر موارد کفشک ها فولادی هستند، با این حال در تناژهای متوسط یا اندک استفاده از آلومینیوم برای جذب بیشتر ضربه و کاهش هزینه ی ماشینکاری رایج است.

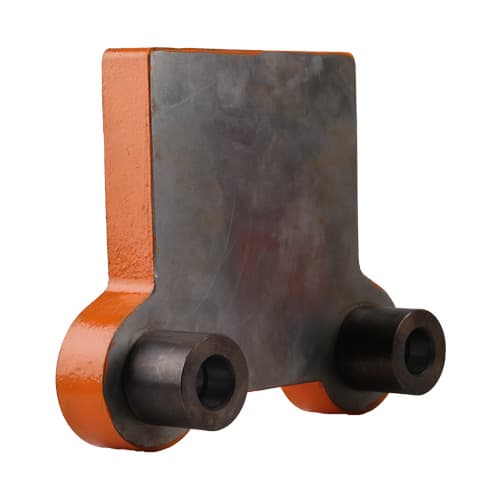

علاوه بر کفشکهای فولادی و آلومینیومی، کفشک های چدنی نیز قابلیت جذب ضربه را داشته و از سوی بعضی تولیدکنندگان کفشک عرضه میشوند.
چرا بهتر است از کفشکهای استاندارد استفاده شود؟
همانطور که گفته شد اصلیترین دلایل استفاده از کفشک ها تختی زیاد محل قرار گیری قطعات و موقعیت دهی صحیح بخشهای متحرک و ثابت قالب نسبت به یکدیگر است که نیازمند ماشینکاری دقیق سطوح و سوراخهای میله راهنماست، لذا در بسیاری از موارد تولید آن در مقیاس غیرانبوه صرفه ی اقتصادی ندارد.
بخاطر داشته باشید که کفشکها تحت فشارهای بسیار زیادی قرار میگیرند و لازم است در شرایط بحرانی و پرفشار نیز منطبق بر یکدیگر باشند، همچنین کفشک ها مبنای موقعیت دهی بسیاری از اجزای قالب هستند و عملیات ماشینکاری متعددی روی آنها انجام میشود که اصلاح یا تغییر آنها شامل هزینه های زیادی خواهد شد.
نحوه ی سفارش دادن کفشک به چه صورتی میباشد؟
استاندارد مشترکی برای تولیدکنندگان کفشک وجود ندارد و معمولا سازندگان محصولات خود را با ابعاد و هندسه های متفاوتی عرضه میکنند.
لازم است در گام اول مساحت مفید مورد نیاز، تناژ پرس و اندازه ی نیروهای جانبی تعیین شده و در گام دوم با مراجعه به کاتالوگ سازندگان بهترین کفشک را انتخاب نمایید.
نکته : پاراگراف بالا در اغلب موارد بصورت کامل رخ نمیدهد و طراح تنها بر مبنای مساحت مفید مورد نیاز اقدام به سفارش کفشک میکند.
علاوه بر مشخصات هندسی کفشکها، لازم است نوع بوش، میله راهنما و طول آن نیز بصورت مجزا انتخاب شود.
